Els transformadors de mesura o 'trafos'
[También en: castellano] | [Euskaraz ere eskuragarri] | [Tamén en: galego] |
En aquest article parlem dels transformadors de mesura, coneguts popularment com a trafos, un element que podem trobar en punts de subministrament industrials, grans consums o alta tensió. Així doncs, parlarem de:
- Què són?
- Mesura directa i mesura indirecta
- Quan tenim transformadors de mesura a les instal·lacions?
- Retirada dels transformadors de mesura
- Què haig de tenir en compte per decidir retirar un trafo?
- Com procedir a retirar-lo?
Què són?
Un transformador de mesura o trafo és un dispositiu electromagnètic que permet convertir els valors de tensió (o voltatge V) o d’intensitat de corrent (A) a valors més baixos, de manera que es puguin mesurar amb voltímetres o amperímetres convencionals.
A grans trets, podríem dir que el comptador necessita conèixer el corrent que circula pel cablejat d’entrada per poder comptar i fer la seva funció. Quan els valors a mesurar són petits, el cablejat d’entrada és petit i es pot connectar directament el comptador perquè suporta el pas d’aquest corrent a l’interior i el compta correctament. Però quan els valors a mesurar són grans, el cablejat és més gran, i la connexió directa pot ser un perill.
Per tant, el que es fa en aquests casos, per poder utilitzar el mateix tipus de comptador (i no haver de construir-ne un de més robust i car), és instal·lar un circuit petit al costat que ajuda a transformar el “corrent gran” (que cremaria el comptador) en un corrent petit, que sí que suporta el comptador.
Així doncs, i com ja hem dit, els transformadors de mesura els podem trobar a les instal·lacions, especialment en punts industrials, grans consums o alta tensió.
Per a més informació del que és un transformador de mesura pots consultar aquest enllaç a la Viquipèdia
Mesura directa i mesura indirecta
Així, segons si hi ha presència de transformadors de mesura en la instal·lació o no, tenim:
- Mesura directa: és la instal·lació de mesura en què el comptador es connecta directament a la línia de connexió del subministrament sense necessitat d'utilitzar transformadors de mesura.

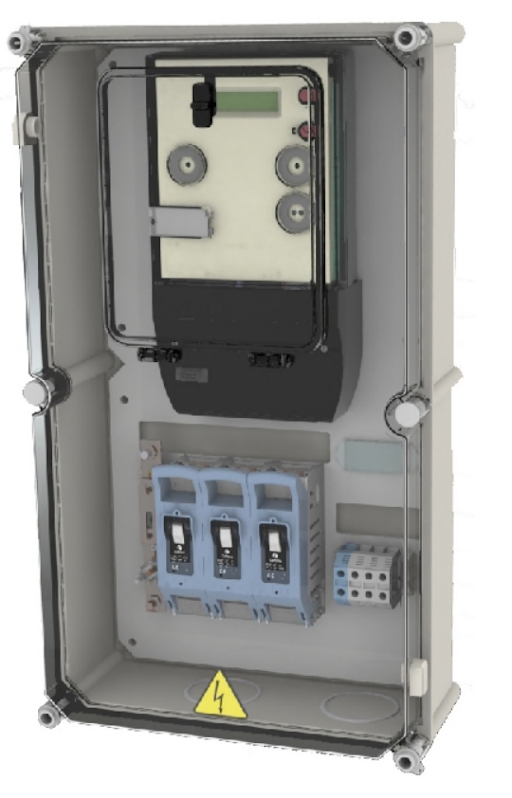

Exemple de comptador amb mesura directa.
- Mesura indirecta: és la instal·lació de mesura que utilitza transformadors de mesura d'intensitat, a fi de reduir el nivell d'intensitat a un valor admissible per al comptador.

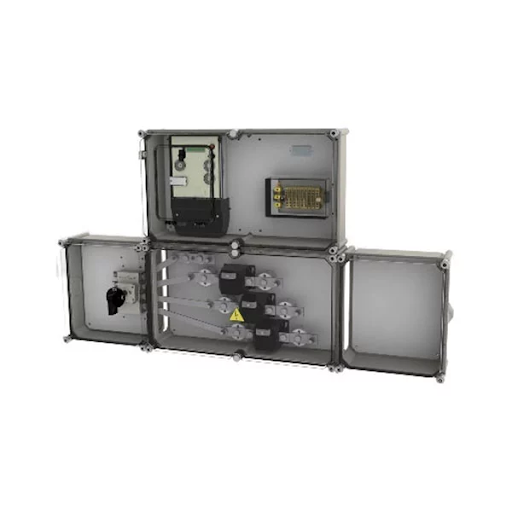

Exemple de comptador amb mesura indirecta. A la part inferior, de color negre es poden veure els transformadors d’intensitat per a cada una de les fases.
Quan tenim transformadors de mesura a les instal·lacions?
Com ja hem comentat, no és habitual tenir transformadors de mesura en instal·lacions domèstiques, sinó en instal·lacions industrials, grans consums o alta tensió.
En qualsevol cas, és l 'empresa de distribució elèctrica qui ens pot confirmar si en una determinada instal·lació tenim transformadors de mesura. A priori és una dada de la qual no disposem.
Retirada dels transformadors de mesura
Si el teu punt de subministrament té un transformador de mesura, és important que sàpigues que, en algunes circumstàncies, pot ser interessant retirar-lo.
D’una banda, i a requeriment de la distribuïdora, és possible que hagis de treure el transformador de mesura, si cal fer un canvi de comptador.
De l’altra, hauràs de retirar el transformador de mesura, en el cas que vulguis abaixar la potència contractada, si la nova potència que vols demanar està per sota d’un determinat valor de potència.
Aquest valor llindar de potència està determinat tècnicament i per normativa, i depèn de les característiques del transformador, així com de la instal·lació del punt de subministrament.
Exemple
Imaginem que en el teu punt de subministrament disposes d’un transformador de mesura al qual, per les seves característiques, li correspon un valor llindar de potència de 31,05 kW.
Això vol dir, que si en tens contractada una potència de 50 kW i vols abaixar-la, per exemple, a 25 kW, només pots fer-ho fins a 31,05 kW. Si vols abaixar per sota d’aquest valor, has de procedir obligatòriament a la retirada del transformador.
IMPORTANT! Abans de procedir a la retirada del transformador, cal que valoris les possibles consideracions econòmiques que expliquem seguidament.
Què haig de tenir en compte per decidir retirar un ‘trafo’?
Tal com hem explicat, doncs, un dels principals motius per voler retirar un transformador de mesura de la instal·lació és voler abaixar la potència contractada a fi d’obtenir un estalvi en el cost d’aquest terme en la factura.
Si és el teu cas, cal que valoris detingudament si val la pena aquesta retirada i si en un futur necessitaràs un augment de potència que pugui requerir la reposició dels transformadors de mesura. Així, l’ajuda d’una empresa electricista de confiança et pot anar molt bé per valorar si val la pena fer el tràmit de retirar-lo o no, i comparar-ho amb l’estalvi que pot suposar una baixada de potència.
Tingues en compte també, que si mai l’has de tornar a instal·lar, fer-ho té un cost econòmic important. Amb la qual cosa, en aquest cas hauràs fet una despesa per retirar-lo, i una altra per recol·locar-lo.
Com procedir a retirar-lo?
L'operació de desmuntatge del transformador de mesura la fa l’ empresa distribuïdora.
Així, si necessites retirar un transformador de mesura de la teva instal·lació, has de demanar-ho a una empresa instal·ladora homologada. I a la vegada, aquesta ha de posar-se en contacte amb la corresponent empresa distribuïdora per conèixer quins passos ha de fer per tal de poder retirar-lo. Habitualment, els passos a seguir inclouen:
- Adequar la instal·lació.
- Fer les validacions pertinents per tal de procedir al canvi de mesura.
- Enviar la documentació requerida per l’empresa distribuïdora juntament amb la sol·licitud per part de la persona titular.
